Современные источники и генераторы коронного и плазменного излучения | Серия HV-X

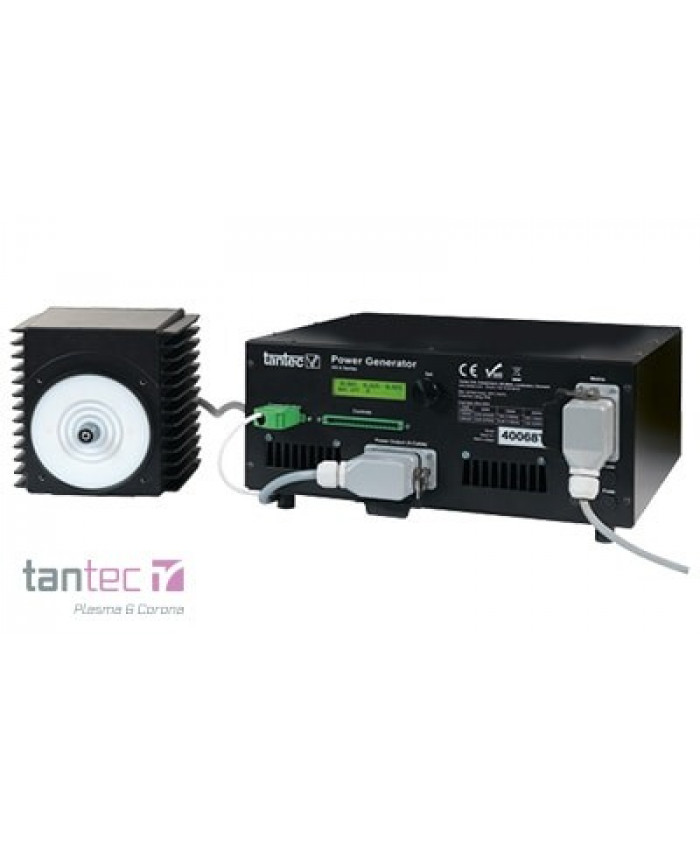

Генератор энергии Tantec Power Generator HV-X — это новая серия усовершенствованных источников питания для коронного и плазменного разряда, универсальных для использования как в качестве автономных установок обработки поверхностей, так и в качестве полностью интегрированного компонента в автоматизированных линиях, создаваемых производителями оригинального оборудования. Для автономных установок обработки поверхности серия источников питания HV-X управляется либо через операторский интерфейс с 5,7-дюймовым графическим сенсорным дисплеем, включающим встроенный ПЛК с 16 входами и 16 выходами и портом RS485 Modbus для управления данными, либо через проводной интерфейс ПЛК. Для OEM-производителей стандартное 4-проводное управление RTU Modbus предлагает уникальную коммуникационную платформу. Profibus, CANopen и другие протоколы являются опциональными и требуют отдельного преобразователя протоколов для обеспечения мгновенного подключения к шине, например, Anybus Communicator. Генераторы HV-X02, HV-X10 и HV-X20 HV-X доступны с выходной мощностью 200, 1000 и 2000 Вт и работают с 17 различными высоковольтными трансформаторами в конфигурациях с выходным напряжением от 2 кВ до 80 кВ. Этот широкий диапазон обеспечивает решения для обработки поверхности для всех изделий независимо от размера, формы или производительности детали. Режимы управления: | Простой режим: | Можно регулировать только самые основные параметры с помощью ручки и ЖК-дисплея на передней панели. Modbus (стандартный): | Полное управление параметрами, включая настройку, сохранение, проверку и мониторинг всех параметров. (Profibus, CANopen и другие шины управления являются опциональными). Управление через интерфейс оператора, Tantec Remote-X. (опционально): | Полное управление параметрами, включая настройку, сохранение, проверку и мониторинг всех параметров. Конфигурация ПЛК (стандартная): | С помощью ПЛК главного станка или аналогичного центрального управления можно контролировать и настраивать наиболее важные параметры. Другие функции: | Управление разрядом на выходе: | Ограничение напряжения или мощности. Управление плотностью мощности: | На основе частей/мин., м/мин. или м2/мин. (Только в режиме управления через шину/интерфейс оператора). Расширенная обработка: | Таймер с 5 режимами, 0,02–60 секунд. Согласование электродов: | 70, 80, 90 и 100%. Технические характеристики | HV-X02 | HV-X10 | HV-X20 | Трансформаторы высокого напряжения | Напряжение и частота сети | 100-240 В переменного тока 50/60 Гц | 100-240 В переменного тока 50/50 Гц | 100-240 В переменного тока 50/50 Гц | Выходное напряжение/мощность 400 В | Макс. 400 В/0-200 Вт | Макс. 400 Впик/0-1000 Вт | Макс. 400 Впик/0-2000 Вт (110 В: Макс. 1500 Вт) | 1–40 кВ (17 типов)/0-2000 Вт Потребляемая мощность | 300 ВА | 1200 ВА | 2150 ВА | 0-2000 Вт Время нарастания | 5-30 мс, в зависимости от нагрузки | 5-30 мс, в зависимости от нагрузки | 5-30 мс, в зависимости от мощности Время отключения нагрузки | 1 мс | 1 мс | 1 мс | 1 мс Габариты в мм (ДхШхВ) | 430 x 470 x 200 | 430 x 470 x 200 | 430 x 470 x 200 | 210 x 164 x 218 (сухой) | 242 x 242 x 267 (масляный) Вес в кг | 12,5 | 12,5 | 14,5 | 5-11 кг, в зависимости от типа трансформатора Интерфейс управления | 5,7-дюймовый цветной сенсорный дисплей STN | 5,7-дюймовый цветной сенсорный дисплей STN | 5,7-дюймовый цветной сенсорный дисплей STN | (Опционально) | Порты: (1) USB – (1) Ethernet – (1) последовательный RS485 | Порты: (1) USB – (1) Ethernet – (1) последовательный RS485 | Порты: (1) USB – (1) Ethernet – (1) Последовательный RS485 | N/A Система связи по шине | Стандарт: RTU 4-проводной Modbus, 57,6 кбод, 8 бит. Опционально: CANopen/Profibus и другие | Стандарт: RTU 4-проводной Modbus, 57,6 кбод, 8 бит. Опционально: CANopen/Profibus и другие | Стандарт: RTU 4-проводной Modbus, 57,6 кбод, 8 бит. Опционально: CANopen/Profibus и другие | N/A Соответствие нормативным требованиям | CE – RoHs – WEEE | ​​CE – RoHs – WEEE | ​​CE – RoHs – WEEE | ​​CE – RoHs – WEEE
